ЛМК, ЛСТК и МК: сравнение каркасов для быстровозводимых зданий

Металлический каркас определяет несущую схему быстровозводимого здания, возможность установки технологического оборудования, требования к фундаменту и особенности монтажа. При этом обозначения МК, ЛМК и ЛСТК нередко используют как названия трёх альтернативных технологий, хотя такое разделение не совсем корректно. При сравнении учитывают не только массу и расход стали, но и нагрузки, пролёты, высоту, назначение объекта, способ соединения элементов и условия эксплуатации.

Что такое МК, ЛМК и ЛСТК

Все три понятия относятся к строительству с применением металлических несущих элементов, но обозначают разные уровни классификации. МК охватывают широкий круг стальных конструкций. ЛМК выделяют облегчённые решения, а ЛСТК отличаются прежде всего малой толщиной металла и технологией изготовления профилей.

МК

МК, или металлические конструкции, — общее название несущих и вспомогательных элементов из металла. В каркасе здания это колонны, балки, ригели, фермы, связи, прогоны и другие детали, объединённые в пространственную систему. В быстровозводимом строительстве для основных элементов применяют двутавры, швеллеры, профильные трубы, уголки, горячекатаные и сварные профили. Отдельные части изготавливают на производстве по рабочей документации, затем перевозят на строительную площадку и собирают в проектное положение. Для классического стального каркаса характерно применение сравнительно мощных элементов, способных воспринимать значительные изгибающие, растягивающие и сжимающие усилия.

Металлокаркасные здания применяются для складов, производственных корпусов, логистических комплексов, ангаров, торговых и спортивных объектов. Такая конструктивная система особенно востребована там, где необходимы большие внутренние пространства, высокая несущая способность или установка тяжёлого оборудования. Строительство зданий из металлокаркаса позволяет предусматривать крупные пролёты, мостовые краны, технологические площадки, антресоли и подвесные инженерные системы. Сечения элементов при этом подбирают по расчёту: металл концентрируется там, где возникают наибольшие усилия.

ЛМК

ЛМК — лёгкие металлические конструкции. В применении к каркасам быстровозводимых зданий под ними обычно понимают облегчённые стальные системы из горячекатаных, сварных или гнутых элементов. По сравнению с ЛСТК металл здесь, как правило, толще, а несущая система формируется из более крупных колонн, балок, ригелей и ферм. Легкие металлоконструкции — это не один определённый профиль или типоразмер. Уменьшение собственной массы достигается подбором рациональной схемы, эффективных сечений, шага колонн и формы несущих элементов. Например, вместо массивной сплошной балки может применяться ферма, а сварной двутавр может иметь переменное сечение в зависимости от распределения усилий. Поэтому облегчение конструкции не означает простого уменьшения толщины металла.

Здания из легких металлоконструкций применяют для складов, ангаров, торговых и производственных объектов. При выборе этого типа каркаса важно оценивать не только технические характеристики, но и экономику проекта: цена легких металлических конструкций зданий и сооружений складывается из металлоёмкости, объёма заводской подготовки и стоимости монтажа, и в большинстве случаев оказывается ниже, чем у тяжёлых металлокаркасов. Несущую систему дополняют прогонами, связями и ограждениями из профилированного листа или сэндвич-панелей. Большинство элементов изготавливают заранее: на производстве выполняют резку, сварку, сверление и подготовку монтажных узлов. На строительной площадке остаётся собрать комплект в проектное положение. Такая технология ускоряет монтаж и позволяет получать большие свободные пространства при сравнительно небольшой металлоёмкости.

ЛСТК

ЛСТК — лёгкие стальные тонкостенные конструкции. Их основной особенностью является применение холодногнутых профилей из тонколистовой стали, чаще всего с заводским цинковым покрытием. Для изготовления профиль формуют без нагрева, получая С-, П-, Z-образные и другие сечения. Именно технология производства отличает такие профили от обычных металлических балок и колонн. Небольшая толщина стали компенсируется формой сечения и совместной работой множества связанных элементов. Стойки, балки, направляющие, прогоны и связи образуют единую пространственную систему. Поэтому несущую способность тонкостенного каркаса нельзя оценивать только по толщине металла: важны форма сечения, длина элемента, шаг стоек, раскрепление и устройство соединений. Строительство из ЛСТК особенно удобно для объектов, где небольшая масса конструкций является существенным преимуществом. Отдельные элементы легче транспортировать и перемещать на площадке, а сборка обычно выполняется на механических соединениях.

ЛСТК-здания применяют для небольших и средних складов, торговых и административных объектов, вспомогательных сооружений, надстроек, пристроек и отдельных производственных помещений. Для таких объектов цена часто оказывается ниже, чем у более массивных каркасов, благодаря меньшему расходу металла и упрощённому монтажу. При этом область их применения не ограничивается компактными постройками. Тонкостенные профили позволяют перекрывать достаточно большие расстояния, однако с увеличением пролёта и нагрузки несущая схема усложняется. В таких случаях более рациональным решением могут стать ЛМК или классические МК. Допустимые параметры определяются расчётом, поэтому единого предельного значения для всех объектов нет.

Как связаны между собой МК, ЛМК и ЛСТК

МК — наиболее широкая категория металлических конструкций. ЛМК относятся к облегчённым решениям, а ЛСТК представляют более узкую группу тонкостенных систем.

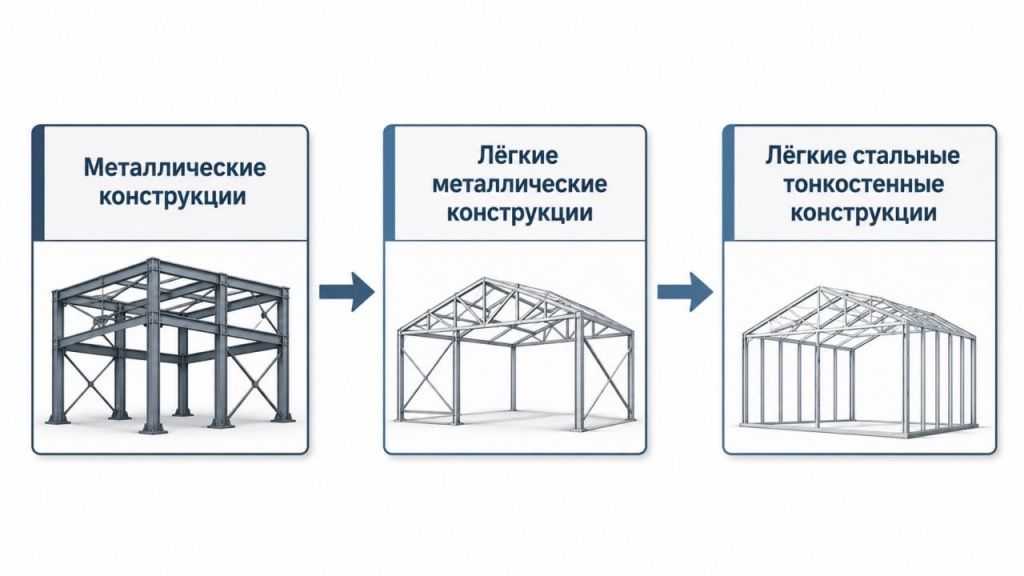

Условно классификацию можно представить так:

Металлические конструкции → лёгкие металлические конструкции → лёгкие стальные тонкостенные конструкции.

При этом граница между МК и ЛМК на практике остаётся условной. Не каждое лёгкое здание относится к тонкостенным системам: в каркасе могут применяться горячекатаные двутавры, сварные балки и другие профили. Кроме того, элементы разных типов нередко сочетают в одном объекте.

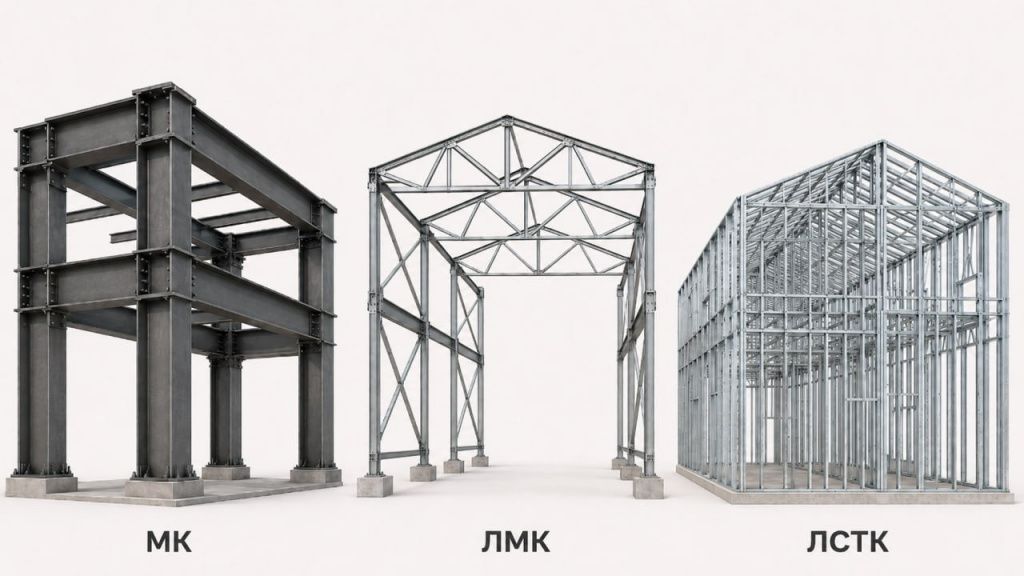

Основные отличия каркасов из МК, ЛМК и ЛСТК

Разница определяется не только массой металла. Важны тип профилей, способ формирования несущей системы, допустимые нагрузки, пролёты, технология монтажа и требования к защите стали.

Профили и принцип работы

В классическом металлокаркасе основную нагрузку воспринимают сравнительно мощные колонны, балки, ригели и фермы из горячекатаных или сварных профилей. Их сечения подбирают по расчёту с учётом усилий, возникающих в конкретном здании.

В ЛМК используется схожая схема, но конструкцию стремятся сделать менее металлоёмкой. Для этого применяют фермы, переменные сечения, рациональный шаг рам и облегчённые второстепенные элементы. ЛСТК-конструкции формируются из большого количества холодногнутых профилей, объединённых связями, распорками и соединениями. Их несущая способность зависит не только от толщины стали, но и от формы сечения, длины элемента и условий его закрепления. Поэтому легкие стальные конструкции нельзя напрямую сравнивать с обычным двутавровым каркасом по одному параметру.

Масса и несущая способность

Тонкостенные профили имеют небольшую собственную массу, что облегчает перевозку, подъём и сборку. ЛМК обычно тяжелее, но позволяют снизить металлоёмкость по сравнению с более массивными традиционными решениями. МК могут иметь большую массу, особенно при значительных эксплуатационных нагрузках. Однако дополнительный металл в таких случаях необходим для обеспечения прочности, жёсткости и устойчивости каркаса.

Ориентироваться только на цену ЛМК или расход стали на квадратный метр некорректно. Более лёгкий каркас не всегда оказывается наиболее экономичным с учётом всех требований к зданию. Различие особенно заметно на производственных объектах. Здания из металлокаркаса можно рассчитывать под технологические площадки, подвесные инженерные системы, мостовые краны и тяжёлое оборудование. ЛМК также подходят для значительных нагрузок, если они предусмотрены проектом. Для тонкостенных систем область рационального применения уже, а наиболее нагруженные участки при необходимости выполняют из более мощных элементов.

Пролёты

С увеличением расстояния между опорами возрастают требования к жёсткости балок, ригелей и ферм. Для крупных свободных пространств хорошо подходят МК и ЛМК, поэтому здания из легких металлических конструкций часто используются как склады, ангары и производственные корпуса с редкой сеткой колонн. Тонкостенные системы также позволяют перекрывать значительные расстояния, но с ростом пролёта увеличивается количество связей, составных элементов и узлов. В определённый момент более массивная рамная или ферменная схема становится проще и рациональнее. Поэтому универсальной границы, после которой один тип каркаса обязательно нужно заменять другим, нет. Допустимые параметры определяются расчётом.

Изготовление и монтаж

При производстве металлокаркасов выполняют резку, сверление, сварку и подготовку монтажных узлов по рабочей документации. На площадку поступают готовые элементы, которые устанавливают в проектное положение и соединяют между собой. По схожему принципу работают заводы легких металлоконструкций: значительная часть операций выполняется заранее, а сами детали оптимизируются под удобную транспортировку и сборку. Для тонкостенных систем характерна ещё более высокая степень заводской подготовки. Профили могут поступать нарезанными по длине, с отверстиями и маркировкой, а соединение выполняется механическим крепежом. На скорость работ влияют точность изготовления, готовность фундамента, организация поставок и последовательность сборки. При этом монтаж может включать как болтовые, так и предусмотренные проектом сварные соединения.

Коррозионная защита и огнестойкость

Для МК и ЛМК способ защиты стали выбирают в зависимости от условий эксплуатации. Применяются лакокрасочные покрытия, грунтовочные системы, цинкование и другие решения. Тонкостенные профили обычно изготавливают из оцинкованной стали, поэтому защитный слой наносится ещё до формования. Независимо от типа конструкции необходимо учитывать влажность, конденсат, возможные повреждения покрытия и агрессивность среды. Сталь не горит, но при сильном нагреве теряет прочность и жёсткость. Поэтому для любого металлического каркаса при необходимости предусматривают огнезащитные покрытия, облицовки или другие проектные решения. Для тонкостенных элементов этот вопрос особенно важен из-за небольшой толщины металла.

Сравнение МК, ЛМК и ЛСТК по ключевым параметрам

Основные характеристики удобно сопоставить по параметрам, которые влияют на выбор несущей системы для быстровозводимого здания.

Окончательное решение принимают с учётом нагрузок, пролётов, условий эксплуатации и особенностей конкретного проекта.

Какие быстровозводимые здания строят из МК, ЛМК и ЛСТК

Одной площади недостаточно, чтобы определить подходящую несущую систему: объекты одинакового размера могут существенно отличаться по нагрузкам, пролётам, высоте и требованиям к планировке.

• Склады и логистические комплексы: для крупных объектов с высокими зонами хранения и свободным движением погрузочной техники часто выбирают рамные или ферменные системы. Быстровозводимые здания из легких металлоконструкций позволяют получить удобную сетку опор и сохранить значительное внутреннее пространство.
• Производственные корпуса: при наличии тяжёлого оборудования, технологических площадок и грузоподъёмных механизмов может применяться быстровозводимое здание на металлокаркасе, рассчитанное под соответствующие усилия. Строительство из ЛМК подходит для одноэтажных корпусов с повторяющейся рамной схемой и достаточно большими пролётами.
• Ангары: выбор зависит от ширины, высоты, назначения сооружения и требуемого свободного пролёта. Для крупных объектов чаще используют более мощные рамы или фермы, а тонкостенные системы рассматривают при умеренных нагрузках и подходящей геометрии.
• Торговые и коммерческие здания: крупные торговые залы требуют свободной планировки и минимального количества внутренних опор. Для небольших павильонов, сервисных объектов, пристроек и надстроек могут применяться быстровозводимые здания из ЛСТК, особенно когда важна небольшая собственная масса.
• Административные и вспомогательные здания: для офисных, бытовых и сервисных помещений с небольшими эксплуатационными нагрузками могут разрабатываться проекты ЛСТК. Расположение проёмов, перегородок и инженерных коммуникаций желательно учитывать заранее, поскольку последующее изменение несущей схемы может потребовать перерасчёта.

Выбор подходящего решения зависит от пролётов, нагрузок, назначения объекта, условий эксплуатации и требований к монтажу. Оптимальный вариант определяют по результатам расчёта, сопоставляя технические характеристики, сроки работ и общую стоимость реализации.

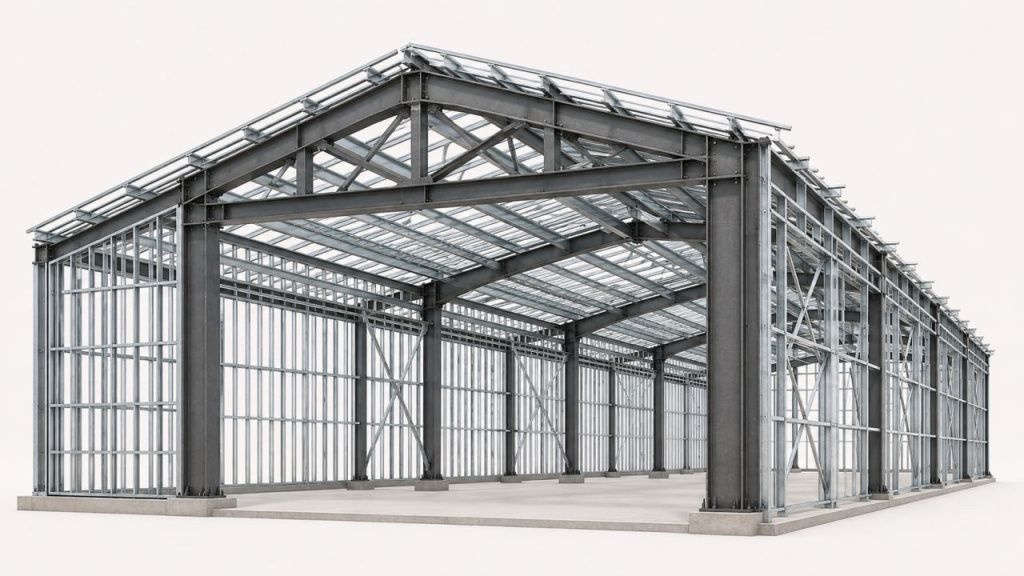

Можно ли сочетать разные типы конструкций

МК, ЛМК и ЛСТК необязательно использовать изолированно. В одном объекте могут сочетаться разные типы профилей и способы формирования несущей части, если это позволяет рациональнее распределить нагрузки и снизить расход металла. На практике наиболее нагруженные колонны, балки и фермы часто выполняют из горячекатаного или сварного проката, а стеновые и кровельные прогоны, отдельные стойки и другие второстепенные части — из холодногнутых профилей. Такой подход особенно удобен для складов, ангаров и производственных объектов, где разные участки воспринимают неодинаковые усилия. Металлоконструкции ЛСТК в смешанной схеме могут применяться там, где не требуется высокая несущая способность, а более массивный прокат используют для основных опор и пролётных частей. В результате удаётся совместить прочность наиболее нагруженных участков с меньшей массой вспомогательных деталей и упростить их монтаж.

Что влияет на выбор каркаса для быстровозводимого здания

Определять подходящий вариант до формирования исходных требований к объекту не стоит. Сначала уточняют назначение, размеры, нагрузки и условия эксплуатации, а затем сравнивают возможные решения. Основными критериями являются:

• Назначение объекта: для склада, производственного цеха и торгового комплекса характерны разные эксплуатационные нагрузки;
• Пролёт: увеличение расстояния между опорами повышает требования к балкам, ригелям и фермам;
• Высота: влияет на устойчивость несущих частей и величину ветровых воздействий;
• Снеговые и ветровые нагрузки: определяются с учётом района строительства;
• Оборудование: мостовые краны, конвейеры, вентиляционные установки и технологические линии создают дополнительные усилия;
• Сетка колонн: влияет на удобство эксплуатации, планировку и расход стали;
• Фундамент: его параметры зависят от передаваемых нагрузок и характеристик основания;
• Огнестойкость: при установленных требованиях предусматриваются соответствующие защитные решения;
• Условия эксплуатации: влажность и агрессивность среды учитывают при выборе антикоррозионной защиты;
• Возможность реконструкции: для складских и производственных объектов может потребоваться последующее расширение или установка нового оборудования.

Все эти параметры оценивают в совокупности. Один и тот же вариант может быть рациональным для небольшого склада и не подходить для производственного корпуса сопоставимой площади. Для предварительной оценки иногда используют калькулятор металлокаркаса, однако он позволяет получить только ориентировочные данные по расходу материала или стоимости. Окончательные параметры определяются расчётом с учётом нагрузок, устойчивости, узлов и пространственной работы всего сооружения.

Заключение

Выбор несущего решения для быстровозводимого объекта зависит не от названия технологии, а от сочетания пролёта, высоты, нагрузок, назначения, установленного оборудования и условий эксплуатации. Для крупных и нагруженных сооружений чаще применяют более мощный стальной прокат, тогда как облегчённые и тонкостенные профили рациональны там, где важны меньшая масса, высокая заводская готовность и удобство сборки. Окончательный вариант определяют на стадии расчёта, сопоставляя прочность, металлоёмкость, особенности монтажа и общую стоимость реализации. При необходимости разные решения можно комбинировать в одном объекте, распределяя более мощные и облегчённые профили в соответствии с фактическими усилиями.
